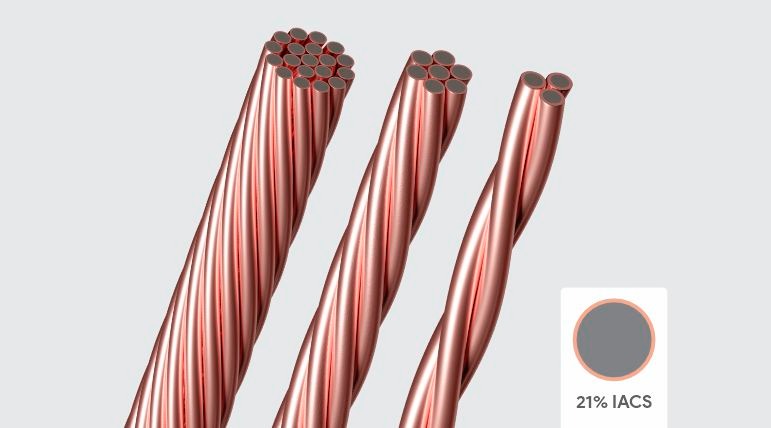

Cabos COPPERSTEEL 21% IACS

COPPERSTEEL é um condutor bimetálico que combina as propriedades mecânicas do aço com a alta condutividade e resistência à corrosão do cobre. Criado a partir de um processo de caldeamento contínuo onde os metais são unidos em escala atômica para produzir um material bimetálico com o melhor dos dois metais, é a opção mais inteligente para projetos de malha de terra, contrapeso, cabo guarda e diversas outras aplicações.

ATERRAMENTO E SPDA (Sistemas de Proteção contra Descargas Atmosféricas): Frente aos surtos atmosféricos e curtos circuitos, o aterramento é que garante a proteção necessária ao sistema elétrico, exercendo a imprescindível função de descarregar adequadamente altíssimas correntes, dirigindo-as à terra. Porém, para serem eficientes e confiáveis, necessitam de materiais duráveis, resistentes a corrosão e com alta condutividade. Os condutores COPPERSTEEL com núcleo de aço e revestimento em cobre, oferecem a solução ideal para aterramento e SPDA para sistemas de geração, transmissão e distribuição de energia (GTD). Possui desempenho equivalente ao cobre nu para aplicações de aterramento e muito superior ao aço zincado para SPDA devido à sua maior vida útil.

SISTEMAS DE ATERRAMENTO EM TRANSMISSÃO (para-raios, contrapeso e descidas): Nos sistemas de aterramento para transmissão, contrapeso e cabo para-raios, é imprescindível que o condutor seja resistente mecanicamente e também possua elevada resistência à corrosão. Para aplicações de SPDA, onde os tempos de descarga são da ordem de milissegundos, os COPPERSTEEL 21% ou 30% IACS têm performance equivalente à do cobre e muito superior às cordoalhas de aço zincado. O revestimento de cobre dos condutores COPPERSTEEL garante durabilidade de 40 a 50 anos, em qualquer solo (independente do pH), possuindo até 6x mais durabilidade do que o aço zincado quando enterrado.

Normas:
ABNT NBR 8120: Fios de aço revestido de cobre, nus, para fins elétricos — Especificação.
ABNT NBR 8121: Cabos de fios de aço revestidos de cobre, nus, para fins elétricos — Especificação.

play_circle Tutorial de Instalação

Tabela Técnica

Especificações técnicas dos nossos produtos

Seção Nominal (mm²)Seção Efetiva (mm²)Características do CondutorCaracterísticas MecânicasFicha técnica
Qtd. De FiosDiâmetro dos Fios (mm)Diâmetro do Cabo (mm)Seção (AWG/MCM)Peso Nominal (kg/km)Módulo de Elasticidade (GPa)Coef. de Dilatação Linear (1/°C)Carga de Ruptura - LCA (daN)
1615,8032,595,585127,001901,77 E-05488Visualizar
2525,0033,267,023202,001901,77 E-05773Visualizar
3531,7033,677,912256,001901,77 E-05980Visualizar
5050,3034,629,951/0406,001901,77 E-051553Visualizar
1615,9071,705,105128,001901,77 E-05465Visualizar
2523,3072,066,184189,001901,77 E-05683Visualizar
3534,4072,507,502278,001901,77 E-051000Visualizar
5049,5073,009,001400,001901,77 E-051448Visualizar
7065,4073,4510,352/0529,001901,77 E-051915Visualizar
9593,3074,1212,363/0754,001901,77 E-052730Visualizar
120117,3074,6213,864/0948,001901,77 E-053433Visualizar
5047,30191,788,901/0384,001901,77 E-051389Visualizar
7067,10192,1210,602/0544,001901,77 E-051962Visualizar
9593,30192,5012,503/0757,001901,77 E-052729Visualizar
120125,50192,9014,504/01018,001901,77 E-053672Visualizar
150157,60193,2516,253001279,001901,77 E-054612Visualizar
185181,60372,5017,503501482,001901,77 E-055314Visualizar
240244,40372,9020,305001994,001901,77 E-057150Visualizar
