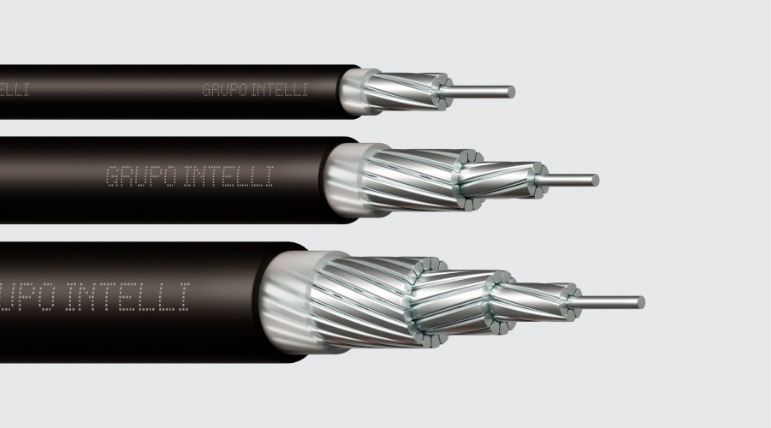

ICALi-XP - Cable de Aluminio Aislado con XLPE/PVC
Indicado para conducción de energía en plantas fotovoltaicas, instalaciones industriales y comerciales, el CABLE DE ALUMINIO AISLADO CON XLPE/PVC es un conductor versátil y puede ser usado tanto para conexiones aéreas como subterráneas. Su revestimiento exterior tiene alta resistencia mecánica, permitiendo que el conductor sea directamente instalado en el suelo, es resistente a rayos U.V., lo que garantiza más durabilidad también cuando sea utilizado en instalaciones aéreas.
El cable ICALi-XP es manufacturado en aluminio aleación 1350 compactado con encordado clase 2. Tiene aislamiento en polietileno recticulado (XLPE) 90ºC y cubierta en policloruro de vinila (PVC) 90ºC con propiedades retardadoras de llamas.
Normas:
ABNT NBR-7287: Cables de potencia con aislamiento sólido extruida de polietileno recticulado (XLPE) para tensiones de 1 kV a 35 kV Requisitos de desempeño.
Tabela Técnica
Especificaciones Técnicas de nuestros productos
| Código INTELLI | Características del Conductor | Peso Nominal (kg/km) | Ficha técnica | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sección (mm²) | Formación | Tipo de Cableado | Diámetro de los Alambres (mm) | Diámetro de los Cables (mm) | Características de la Capa Aislante | Características de la Capa de Cubierta | |||||||
| Tipo de Aislamiento / Temperatura de Trabajo | Espesura Aislamiento (mm) | Diámetro con Aislamiento (mm) | Tipo de Cubierta | Espesor de la Cubierta (mm) | Diámetro del Cable con Cubierta (mm) | ||||||||
| ICALi-XP-35 | 35 | 7 fios | Classe 2 Compacto | 2,53 | 7,20 | XLPE / 90ºC | 0,90 | 9,00 | PVC ST2 | 1,10 | 11,20 | 171,20 | Visualizar |
| ICALi-XP-50 | 50 | 7 fios | Classe 2 Compacto | 3,00 | 8,30 | XLPE / 90ºC | 1,00 | 10,3 | PVC ST2 | 1,20 | 12,70 | 225,10 | Visualizar |
| ICALi-XP-70 | 70 | 19 fios | Classe 2 Campacto | 2,18 | 9,80 | XLPE / 90ºC | 1,10 | 12,00 | PVC ST2 | 1,20 | 14,40 | 287,20 | Visualizar |
| ICALi-XP-95 | 95 | 19 fios | Classe 2 Compacto | 2,53 | 11,60 | XLPE / 90ºC | 1,15 | 13,90 | PVC ST2 | 1,30 | 16,50 | 374,00 | Visualizar |
| ICALi-XP-120 | 120 | 19 fios | Classe 2 Compacto | 2,85 | 13,00 | XLPE / 90ºC | 1,20 | 15,40 | PVC ST2 | 1,30 | 18,00 | 475,80 | Visualizar |
| ICALi-XP-150 | 150 | 19 fios | Classe 2 Compacto | 3,20 | 14,30 | XLPE / 90ºC | 1,40 | 17,10 | PVC ST2 | 1,40 | 19,90 | 585,50 | Visualizar |
| ICALi-XP-185 | 185 | 37 fios | Classe 2 Compacto | 2,56 | 16,20 | XLPE / 90ºC | 1,65 | 19,50 | PVC ST2 | 1,55 | 22,60 | 724,00 | Visualizar |
| ICALi-XP-240 | 240 | 37 fios | Classe 2 Compacto | 2,87 | 18,20 | XLPE / 90ºC | 1,75 | 21,70 | PVC ST2 | 1,60 | 24,90 | 900,00 | Visualizar |
| ICALi-XP-300 | 300 | 37 fios | Classe 2 Compacto | 3,25 | 20,75 | XLPE / 90ºC | 1,85 | 24,10 | PVC ST2 | 1,65 | 27,75 | 1121,50 | Visualizar |
| ICALi-XP-400 | 400 | 61 fios | Classe 2 Compacto | 2,89 | 23,50 | XLPE / 90ºC | 2,05 | 27,60 | PVC ST2 | 1,80 | 31,20 | 1450,00 | Visualizar |
| ICALi-XP-500 | 500 | 51 fios | Classe 2 Compacto | 3,30 | 26,50 | XLPE / 90ºC | 2,25 | 31,00 | PVC ST2 | 1,90 | 34,80 | 1751,00 | Visualizar |
| ICALi-XP-630 | 630 | 59 fios | Classe 2 Compacto | 3,70 | 29,90 | XLPE / 90ºC | 2,45 | 34,80 | PVC ST2 | 1,80 | 38,80 | 2201,00 | Visualizar |
