TBTA - Terminal Bimetálico à Compressão

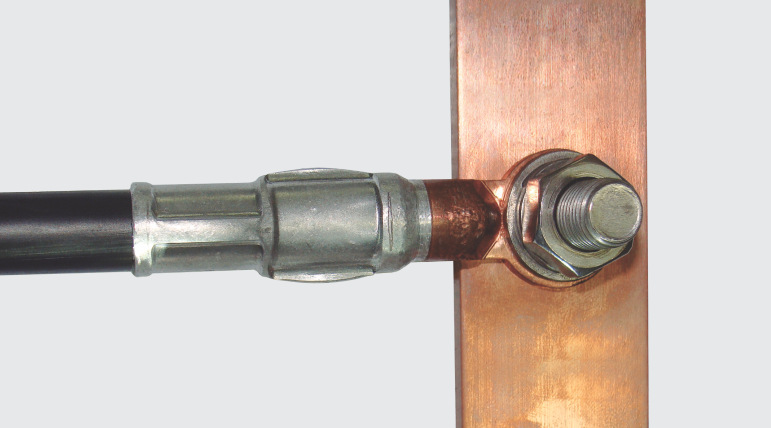

Finalidade: Terminação bimetálica cabo-barramento (cabo de alumínio ao barramento de cobre).
Características: Conexão à compressão. Sua construção (sapata em cobre e barril em alumínio) evita a formação de corrosão galvânica. Sapata com um furo.
Aplicações: apropriado para aplicação de condutores de alumínio em barramentos de cobre, inversores, painéis fotovoltaicos entre outros.

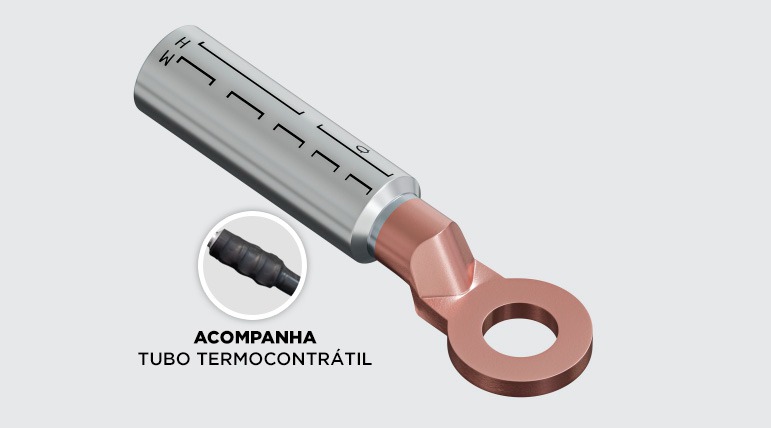

Material: Sapata em cobre eletrolítico (com teor de 99,95% e 99% IACS) e barril em alumínio extrudado. Fornecido com composto antióxido INTELTROX e TUBO TEMOCONTRÁTIL.
Observação: Para instalação em regiões de clima agressivo, recomenda-se o uso de isolação termocontrátil ou fita de auto fusão na conexão.
Normas: ABNT NBR-5370 / NBR-11788
Tutorial de Instalação
Tabela Técnica
Especificações técnicas dos nossos produtos
| Código INTELLI | Condutor CA | Ferramenta de Aplicação | Ficha técnica | |||||||
|---|---|---|---|---|---|---|---|---|---|---|

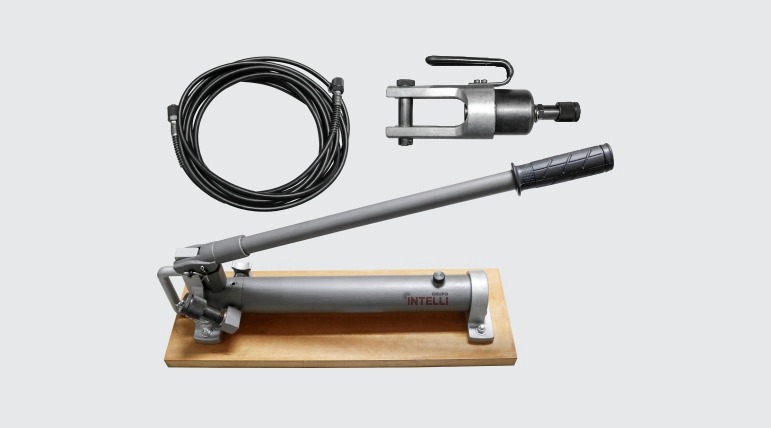

| AWG/MCM | Compacto (mm²) | Alicate Mecânico (AT-60 4t) | Alicate Hidráulico (AY/CY/AHM/AHB) | Conjunto Compressor+Cabeçote (CY-630 3m) 23t | ||||||
| Matriz (IW) | Nº de Compressões | Matriz (IU) | Matriz (MH) | Nº de Compressões | Matriz (H) | Nº de Compressões | ||||
| TBTA-16-10 | 8 - 6 | 10 - 16 | 161 | 2 | 161 | - | 1 | - | - | Visualizar |
| TBTA-25-10 | 4 | 25 | 162 | 5 | 162 | - | 2 | - | - | Visualizar |
| TBTA-35-8 | 2 | 35 | 163 | 5 | 163 | 163A | 2 | - | - | Visualizar |
| TBTA-35-13 | 2 | 35 | 163 | 5 | 163 | 163A | 2 | - | - | Visualizar |
| TBTA-50-13 | 1/0 | 50 | 243 | 4 | 243 | 243A | 2 | - | - | Visualizar |
| TBTA-70-10 | 2/0 | 70 | 245 | 4 | 245 | 245A | 2 | - | - | Visualizar |
| TBTA-70-13 | 2/0 | 70 | 245 | 4 | 245 | 245A | 2 | - | - | Visualizar |
| TBTA-95-13 | 3/0 | 95 | 247 | 4 | 247 | 247A | 2 | - | - | Visualizar |
| TBTA-120-10 | 4/0 | 120 | 249 | 4 | 249 | 249A | 2 | - | - | Visualizar |
| TBTA-120-13 | 4/0 | 120 | 249 | 4 | 249 | 249A | 2 | - | - | Visualizar |
| TBTA-120-16 | 266,8 | 150 | - | - | 251 | - | 3 | - | - | Visualizar |
| TBTA-150-10 | 266,8 | 150 | - | - | 251 | - | 3 | - | - | Visualizar |
| TBTA-150-13 | 266,8 | 150 | - | - | 251 | - | 3 | - | - | Visualizar |
| TBTA-185-10 | 336,4 | 185 | - | - | 316 | - | 3 | - | - | Visualizar |
| TBTA-185-13 | 336,4 | 185 | - | - | 316 | - | 3 | - | - | Visualizar |
| TBTA-185-16 | 336,4 | 185 | - | - | 316 | - | 3 | - | - | Visualizar |
| TBTA-240-10 | 397,5 | 240 | - | - | 316 | - | 3 | - | - | Visualizar |
| TBTA-240-13 | 397,5 | 240 | - | - | 316 | - | 3 | - | - | Visualizar |
| TBTA-240-16 | 397,5 | 240 | - | - | 316 | - | 3 | - | - | Visualizar |
| TBTA-300-10 | 477 | 300 | - | - | 261 | - | 3 | - | - | Visualizar |
| TBTA-300-13 | 477 | 300 | - | - | 261 | - | 3 | - | - | Visualizar |
| TBTA-300-16 | 477 | 300 | - | - | 261 | - | 3 | - | - | Visualizar |
| TBTA-400-10 | 636 | 400 | - | - | - | - | - | G722H | 2 | Visualizar |
| TBTA-400-13 | 636 | 400 | - | - | - | - | - | G722H | 2 | Visualizar |
| TBTA-400-16 | 636 | 400 | - | - | - | - | - | G722H | 2 | Visualizar |
| TBTA-500-13 | 954 / 1000 | 500 | - | - | - | - | - | G723H | 2 | Visualizar |
| TBTA-500-16 | 954 / 1000 | 500 | - | - | - | - | - | G723H | 2 | Visualizar |
