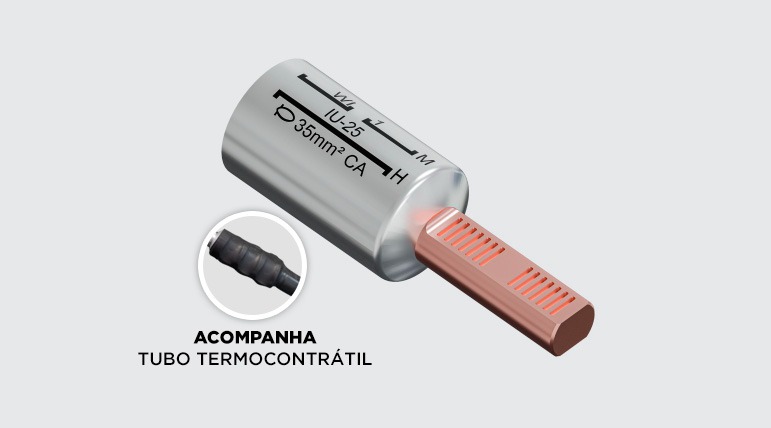

TBPC - Terminal Bimetálico à Compressão tipo Pino Chato
Finalidade: Terminação bimetálica cabo-borne (cabo de alumínio ao borne de cobre).
Características: Conexão à compressão. Sua construção (pino chato em cobre e barril em alumínio) evita a formação de corrosão galvânica.

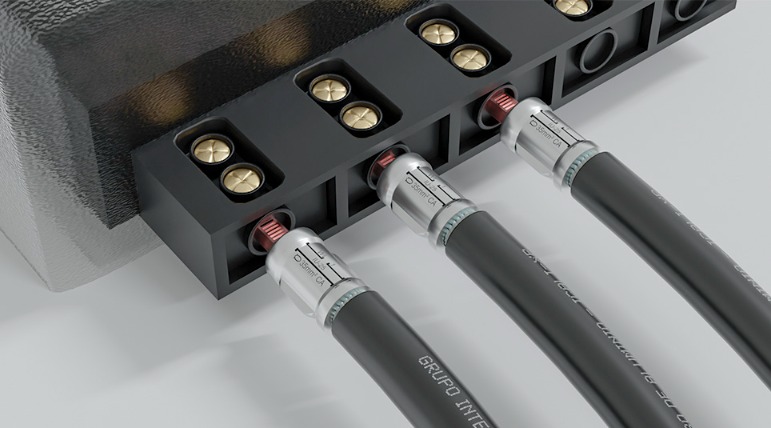

Aplicações: Terminal desenvolvido para utilização em condutores de alumínio, para fixação principalmente em disjuntores e contatores, de acordo com o modelo, cujo alojamento seja de cobre e/ou liga de cobre, aparafusado para pino chato. Apto para circuitos cujo nível de tensão seja até 35 kV. Aplicável em instalações elétricas de baixa e média tensão em geral, sejam estas residenciais, prediais, comandos elétricos, painéis elétricos, sistemas fotovoltaicos em geral, instalações comerciais e industriais.
Material: Pino chato em cobre eletrolítico (com teor de 99,95% e 99% IACS) e barril em alumínio extrudado. Fornecido com composto antióxido INTELTROX e TUBO TERMOCONTRÁTIL.
Normas: ABNT NBR-5370 / NBR-11788
Tabela Técnica
Especificações técnicas dos nossos produtos
| Código INTELLI | Condutor CA | Ferramenta de Aplicação | Ficha técnica | |||||
|---|---|---|---|---|---|---|---|---|
| AWG/MCM | mm² | Alicate Mecânico (AT-60 4t) | Alicate Hidráulico (AY/CY/AHM/AHB) | |||||
| Matriz (IW) | Nº de Compressões | Matriz (IU) | Matriz (MH) | Nº de Compressões | ||||
| TBPC-16-20 | 8 - 6 | 10 - 16 | 4 | 2 | 4 | - | 1 | Visualizar |
| TBPC-25-20 | 4 | 25 | 2 | 2 | 2 | - | 1 | Visualizar |
| TBPC-35-20 | 2 | 35 | 1 | 3 | 25 | - | 2 (sobrepostas) | Visualizar |
| TBPC-50-20 | 1/0 | 50 | 1 | 3 | 25 | - | 2 (sobrepostas) | Visualizar |
| TBPC-70-20 | 2/0 | 70 | 25 | 3 | 25 | - | 2 (sobrepostas) | Visualizar |
