TBD - Terminal Bimetálico à Compressão para Disjuntor

Finalidade: Terminação bimetálica cabo-borne disjuntor (cabo de alumínio ao borne de cobre).

Características: Conexão à compressão. Sua construção (sapata em cobre e barril em alumínio) evita a formação de corrosão galvânica. Sapata com um furo.

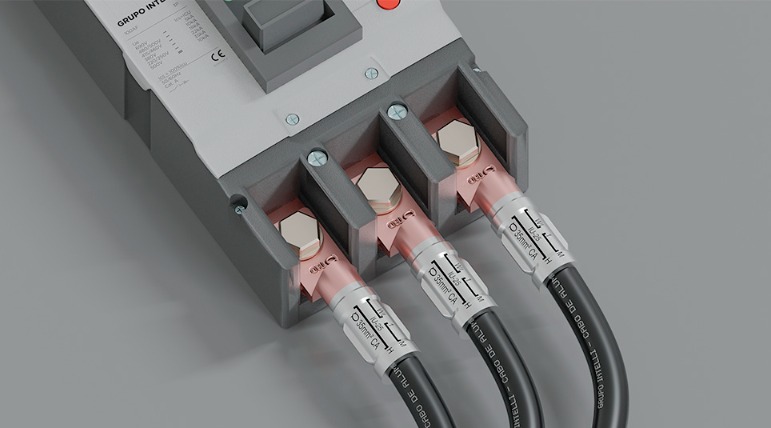

Aplicações: Terminal desenvolvido para utilização em condutores de alumínio, para fixação principalmente em disjuntores e contatores, de acordo com o modelo, cujo borne ou alojamento seja de cobre e/ou liga de cobre, aparafusado para sapata com furo. Apto para circuitos cujo nível de tensão seja até 35 kV. Aplicável em instalações elétricas de baixa e média tensão em geral, sejam estas residenciais, prediais, comandos elétricos, painéis elétricos, sistemas fotovoltaicos em geral, instalações comerciais e industriais.

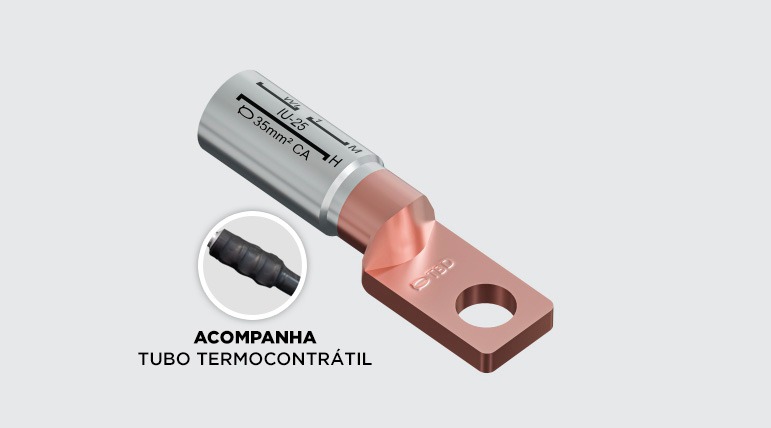

Material: Sapata em cobre eletrolítico (com teor de 99,95% e 99% IACS) e barril em alumínio extrudado. Fornecido com composto antióxido INTELTROX e TUBO TERMOCONTRÁTIL.

Normas: ABNT NBR-5370 / NBR-11788

play_circle Tutorial de Instalação

Tabela Técnica

Especificações técnicas dos nossos produtos

Código INTELLI	Condutor CA		Diâmetro do Furo (mm)	Ferramenta de Aplicação					Ficha técnica
	AWG/MCM	mm²		Alicate Mecânico (AT-60 4t)		Alicate Hidráulico (AY/CY/AHM/AHB)
				Matriz (IW)	Nº de Compressões	Matriz (IU)	Matriz (MH)	Nº de Compressões
TBD-16-8			8 - 6	10 - 16	8,5	4	2	4	-	1	Visualizar
TBD-25-8	4	25	8,5	2	2	2	-	1	Visualizar
TBD-35-8	2	35	8,5	1	3	25	-	2 (sobrepostas)	Visualizar
TBD-50-8	1/0	50	8,5	1	3	25	-	2 (sobrepostas)	Visualizar
TBD-70-8	2/0	70	8,5	25	3	25	-	2 (sobrepostas)	Visualizar
TBD-95-8	3/0	95	8,5	247	3	247	-	2	Visualizar
TBD-120-10	4/0	120	10,5	249	4	249	-	2	Visualizar
TBD-150-10	266,8	150	10,5	249	4	249	-	2	Visualizar
TBD-185-10	336,4	185	10,5	-	-	316	-	3	Visualizar
TBD-240-10	397,5	240	10,5	-	-	316	-	3	Visualizar
TBD-300-10	477,0	300	10,5	-	-	316	-	3	Visualizar
