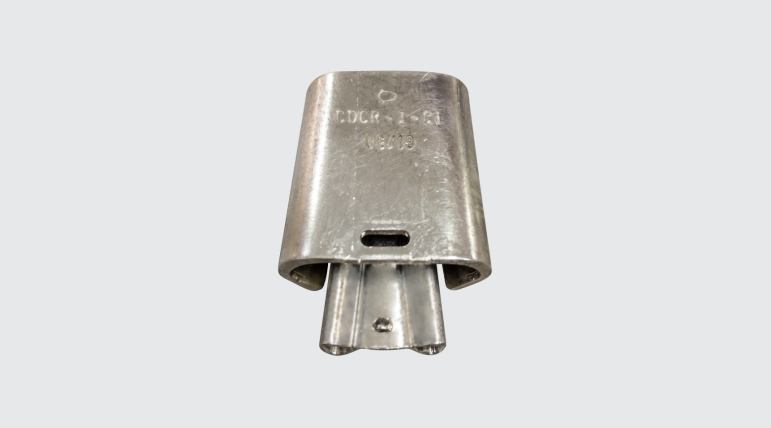

CDCR - Conector de Derivação tipo Cunha Simétrico

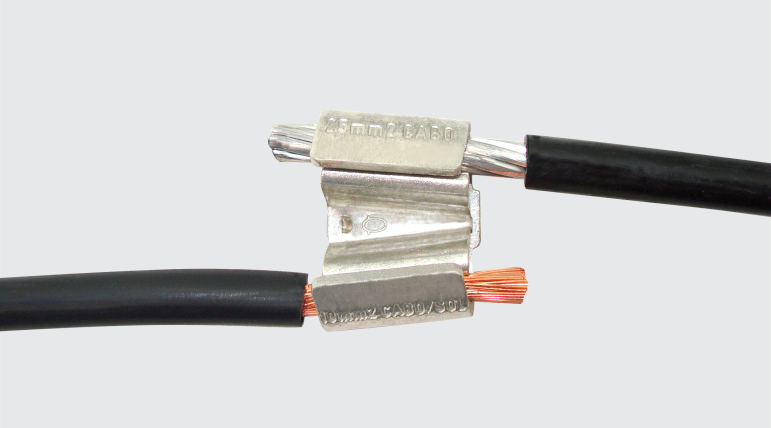

Finalidade: Derivação de cabos de cobre ou alumínio CA e CAA. Indicado para conexões cobre-cobre, cobre-alumínio e alumínio-cobre.
Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.
Aplicação: Redes de distribuição de energia elétrica.
Material: Liga de cobre. Fornecido com composto antióxido INTELTROX.
Acabamento: Estanhado.
Ferramenta de Aplicação: Alicate bomba d’água de 12”.
Observação: CDCR-345* abrange as mesmas bitolas dos tipos III, IV e V (Otimizado).
Normas de Referência: ABNT NBR-5370 / ANSI C119.4
Para saber qual modelo utilizar, use a tabela de combinações, disponível aqui.
Tutorial de Instalação
Tabela Técnica
Especificações técnicas dos nossos produtos
Código INTELLI | Tipo | Cor Referência | Seleção por Diâmetro | Ficha técnica | |||||
---|---|---|---|---|---|---|---|---|---|
Principal (mm) | Derivação (mm) | Soma dos Condutores (mm) | |||||||
Min. | Máx. | Min. | Máx. | Min. | Máx. | ||||
CDCR-I-Ci | I | CINZA / GREY / GRIS | 3,17 | 8,12 | 3,17 | 7,42 | 11,19 | 14,01 | Visualizar |
CDCR-II-Vd | II | VERDE / GREEN | 3,17 | 8,12 | 3,17 | 5,21 | 9,51 | 11,18 | Visualizar |
CDCR-III-Vm | III | VERMELHO / RED / ROJO | 2,54 | 6,55 | 1,27 | 4,65 | 7,68 | 9,50 | Visualizar |
CDCR-IV-Az | IV | AZUL / BLUE | 2,54 | 6,55 | 1,27 | 4,65 | 6,21 | 7,67 | Visualizar |
CDCR-V-Am | V | AMARELO / YELLOW / AMARILLO | 2,54 | 4,93 | 1,27 | 4,65 | 4,70 | 6,20 | Visualizar |
CDCR-VI-AzB | VI | AZUL-BRANCO / BLUE-WHITE / AZUL-BLANCO | 8,01 | 10,61 | 6,54 | 9,36 | 16,79 | 18,72 | Visualizar |
CDCR-VII-VmB | VII | VERMELHO-BRANCO / RED-WHITE / ROJO-BLANCO | 4,66 | 10,11 | 4,66 | 8,30 | 14,02 | 16,78 | Visualizar |
CDCR-VIII-VdB | VIII | VERDE-BRANCO / GREEN-WHITE / VERDE-BLANCO | 8,01 | 10,5 | 8,01 | 10,11 | 18,73 | 20,22 | Visualizar |
CDCR-345** | 345 | VERMELHO-AZUL-AMARELO / RED-BLUE-YELLOW / ROJO-AZUL-AMARILLO | 2,54 | 6,55 | 1,27 | 4,65 | 4,70 | 9,50 | Visualizar |
