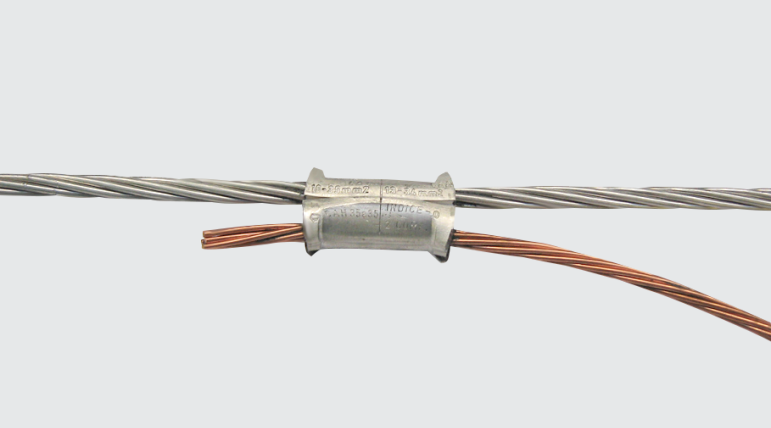

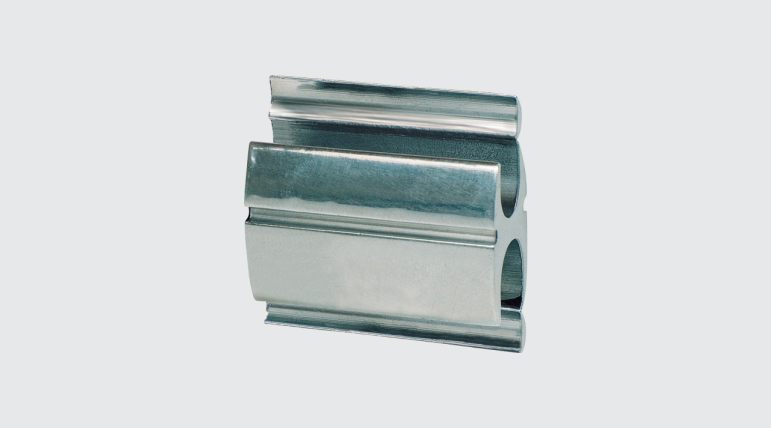

CAH - Conector de Alumínio à Compressão (tipo "H")
Finalidade: Derivação de cabos de alumínio CA, CAA ou cobre. Indicado para conexões alumínio-alumínio e alumínio-cobre.
Características: Conexão por compressão. Alta condutividade elétrica e resistência à corrosão. Conexão mantém os condutores separados para minimizar os efeitos de corrosão galvânica, possibilitando uma conexão bimetálica.
Aplicação: Redes de distribuição de energia elétrica.
Material: Alumínio extrudado, fornecido com composto antióxido INTELTROX.
Norma: ABNT NBR-11788
Tabela Técnica
Especificações técnicas dos nossos produtos
| Código INTELLI | Condutores | Ferramenta de Aplicação | Ficha técnica | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Principal | Derivação | AT-60 | AY-96 / CY-96 | ||||||||
| CA/Cu | CAA (AWG/MCM) | Diâmetro (mm) | CA/Cu | CAA (AWG/MCM) | Diâmetro (mm) | Matriz | Compressões | Matriz | Compressões | ||
| CAH-16 a 16 | fio 10 - 6 AWG | 6 - 16mm² | 6 | 2,6 - 5,1 | fio 10 - 6 AWG | 6 - 16mm² | 6 | 2,6 - 5,1 | IW-BG | 2 | IU-BG | 2 | Visualizar |
| CAH-35 a 10 | 4 - 2 AWG | 25 - 35mm² | 2 | 5,9 - 8,0 | 16 - 8 AWG | 1,5 - 10mm² | 8 | 1,46 - 4,08 | IW-O | 2 | IU-O | 1 | Visualizar |
| CAH-35 a 25 | fio 6 - 1 AWG | 10 - 35mm² | 6 - 2 | 4 - 8,3 | fio 6 - 4 AWG | 10 - 35mm² | 6 - 4 | 3,6 - 6,4 | IW-C | 7 | IU-C | 2 | Visualizar |
| CAH-35 a 35 | 6 - 1 AWG | 16 - 35 mm² | 6 - 2 | 4,5 - 8,3 | 6 - 1 AWG | 16 - 35 mm² | 6 - 2 | 4,5 - 8,3 | IW-O | 4 | IU-O | 2 | Visualizar |
| CAH-58 a 35 | 1/0 - 3/0 AWG | 50 - 70 mm² | 1/0 - 2/0 | 8,9 - 11,8 | 6 1 AWG | 16 - 35 mm² | 6 - 2 | 4,5 - 8,3 | IW-O | 5 | IU-D3 | 2 | Visualizar |
| CAH-70 a 35 | 3 2/0 AWG | 25 - 70 mm² | 3 - 1/0 | 5,6 - 10,7 | 6 - 1 AWG | 16 - 35 mm² | 6 - 2 | 4,5 - 8,3 | IW-O | 5 | IU-O | 2 | Visualizar |
| CAH-95 a 95 | 1/0 - 3/0 AWG | 50 - 95 mm² | 1/0 - 2/0 | 9,4 - 11,8 | 1/0 - 3/0 AWG | 50 - 95 mm² | 1/0 - 2/0 | 9,4 - 11,8 | IW-D3 | 5 | IU-D3 | 2 | Visualizar |
| CAH-120 a 10 | 2/0 - 4/0 AWG | 70 - 120 mm² | 2/0 - 4/0 | 10,6 - 14,5 | 16 - 8 AWG | 1,5 - 10 mm² | - | 1,46 - 4,08 | IW-D3 | 4 | IU-D3 | 1 | Visualizar |
| CAH-120 a 70 | 1/0 - 4/0 AWG | 50 - 120 mm² | 1/0 - 4/0 | 8,9 - 14,3 | 1/0 - 3/0 AWG | 50 - 70 mm² | 1/0 | 8,9 - 11,8 | IW-D3 | 7 | IU-D3 | 2 | Visualizar |
| CAH-120 a 120 | 1/0 - 4/0 AWG | 50 - 120 mm² | 1/0 - 4/0 | 8,9 - 14,3 | 1/0 - 4/0 | 50 - 120 mm² | 1/0 - 4/0 | 8,9 - 14,3 | IW-D3 | 6 | IU-D3 | 2 | Visualizar |
| CAH-240 a 70 | 4/0 AWG - 500 MCM | 120 - 240mm² | 4/0 - 397,5 | 13,2 - 20,6 | 6 - 3/0 AWG | 16 - 70 mm² | 6 - 2/0 | 4,5 - 11,8 | - | - | IU-N | 2 | Visualizar |
| CAH-240 a 120 | 4/0 AWG - 500 MCM | 120 - 240 mm² | 4/0 - 397,5 | 13,2 - 20,6 | 1/0 - 4/0 AWG | 50 - 120 mm² | 1/0 - 4/0 | 8,9 - 14,3 | - | - | IU-N | 2 | Visualizar |
| CAH-240 a 240 | 4/0 AWG - 500 MCM | 120 - 240 mm² | 4/0 - 397,5 | 13,2 - 20,6 | 4/0 - 500 AWG | 120 - 240 mm² | 4/0 - 397,5 | 13,2 - 20,6 | - | - | IU-N | 3 | Visualizar |
