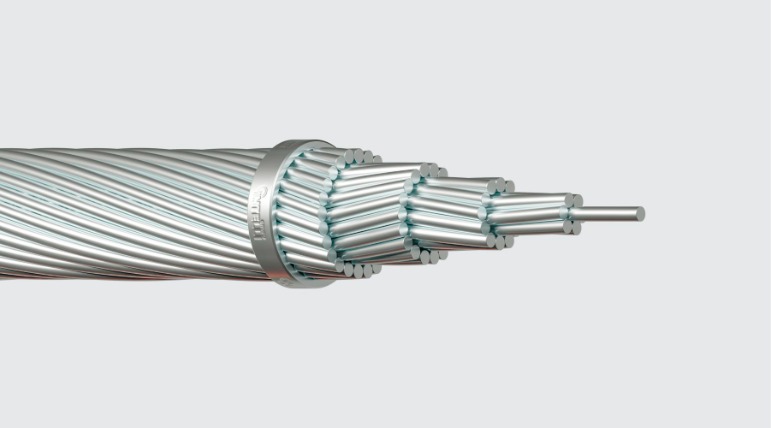

ICAL-6201 - Condutores de Alumínio Liga 6201
Os condutores de alumínio liga 6201 são indicados para ligações aéreas urbanas e rurais onde seja necessário maior resistência mecânica que dos cabos ICAL-CA. São encordoados (Classe A/AA) de forma concêntrica e possuem condutividade de 52,5% IACS.
Normas:
• ABNT NBR-5285: Fios de liga alumínio-magnésio-silício, têmpera T81, nus, de seção circular, para fins elétricos - Especificação.
• ABNT NBR-10298: Cabos de liga alumínio-magnésio-silício, nus, para linhas aéreas - Especificação.
• ASTM B-398 e B-399: Standard Specification for Aluminum-Alloy 6201-T81 and 6201-T83 Wire for Electrical Purposes / Standard Specification for Concentric-Lay-Stranded Aluminum-Alloy 6201-T81 Conductors.
Tabela Técnica
Especificações técnicas dos nossos produtos
| Código INTELLI | Seção | Formação | Diâmetro do Cabo (mm) | Peso Nominal (kg/km) | Carga de Ruptura (kgf) | Resistência Máxima à 20°C em CC (ohms/km) | Ficha técnica | ||
|---|---|---|---|---|---|---|---|---|---|
| AWG/MCM | mm² | Número de Fios | Diâmetro dos Fios (mm) | ||||||
| ICAL-6201-77,5MCM-Ames | 77,5 | 39,19 | 7 | 2,67 | 8,01 | 108 | 1.270 | 0,8540 | Visualizar |
| ICAL-6201-123,3MCM-Azusa | 123,3 | 62,44 | 7 | 3,37 | 10,11 | 171 | 1.939 | 0,5360 | Visualizar |
| ICAL-6201-155,4MCM-Anaheim | 155,4 | 78,55 | 7 | 3,78 | 11,34 | 216 | 2.440 | 0,4260 | Visualizar |
| ICAL-6201-195,7MCM-Amherst | 195,7 | 99,30 | 7 | 4,25 | 12,75 | 273 | 3.084 | 0,3370 | Visualizar |
| ICAL-6201-246,9MCM-Alliance | 246,9 | 125,10 | 7 | 4,77 | 14,31 | 343 | 3.885 | 0,2670 | Visualizar |
| ICAL-6201-312,8MCM-Butte | 312,8 | 158,50 | 19 | 3,26 | 16,30 | 435 | 4.770 | 0,2110 | Visualizar |
| ICAL-6201-394,5MCM-Canton | 394,5 | 199,90 | 19 | 3,66 | 18,30 | 549 | 6.013 | 0,1670 | Visualizar |
| ICAL-6201-465,4MCM-Cairo | 465,4 | 235,80 | 19 | 3,98 | 19,88 | 646 | 7.098 | 0,1420 | Visualizar |
| ICAL-6201-559,5MCM-Darien | 559,5 | 283,67 | 19 | 4,36 | 21,80 | 776 | 8.534 | 0,1180 | Visualizar |
| ICAL-6201-652,4MCM-Elgin | 652,4 | 331,04 | 19 | 4,71 | 23,55 | 908 | 9.958 | 0,1010 | Visualizar |
| ICAL-6201-740,8MCM-Flint | 740,8 | 374,52 | 37 | 3,59 | 25,13 | 1.028 | 11.020 | 0,0892 | Visualizar |
| ICAL-6201-927,2MCM-Greeley | 927,2 | 469,62 | 37 | 4,02 | 28,14 | 1.289 | 13.827 | 0,0713 | Visualizar |
| ICAL-6201-2AWG | 2,0 | 33,54 | 7 | 2,47 | 7,41 | 92 | 1.088 | 0,9980 | Visualizar |
| ICAL-6201-1/0AWG | 1/0 | 53,52 | 7 | 3,12 | 9,36 | 147 | 1.736 | 0,6250 | Visualizar |
| ICAL-6201-2/0AWG | 2/0 | 67,35 | 7 | 3,50 | 10,50 | 185 | 2.092 | 0,4970 | Visualizar |
| ICAL-6201-3/0AWG | 3/0 | 84,91 | 7 | 3,93 | 11,79 | 233 | 2.637 | 0,3940 | Visualizar |
| ICAL-6201-4/0AWG | 4/0 | 107,41 | 7 | 4,42 | 13,26 | 295 | 3.336 | 0,3110 | Visualizar |
| ICAL-6201-250MCM | 250,0 | 126,37 | 19 | 2,91 | 14,55 | 347 | 3.969 | 0,2650 | Visualizar |
| ICAL-6201-300MCM | 300,0 | 151,85 | 19 | 3,19 | 15,95 | 417 | 4.770 | 0,2200 | Visualizar |
| ICAL-6201-350MCM | 350,0 | 177,62 | 19 | 3,45 | 17,25 | 487 | 5.343 | 0,1880 | Visualizar |
| ICAL-6201-400MCM | 400,0 | 203,19 | 19 | 3,69 | 18,45 | 558 | 6.112 | 0,1649 | Visualizar |
| ICAL-6201-450MCM | 450,0 | 228,14 | 19 | 3,91 | 19,55 | 626 | 6.863 | 0,1468 | Visualizar |
| ICAL-6201-500MCM | 500,0 | 253,30 | 19 | 4,12 | 20,60 | 695 | 7.620 | 0,1322 | Visualizar |
| ICAL-6201-550MCM | 550,0 | 279,26 | 37 | 3,10 | 21,70 | 766 | 8.584 | 1,1200 | Visualizar |
| ICAL-6201-600MCM | 600,0 | 303,18 | 37 | 3,23 | 22,61 | 832 | 9.318 | 0,1105 | Visualizar |
| ICAL-6201-650MCM | 650,0 | 330,03 | 37 | 3,37 | 23,59 | 906 | 9.714 | 0,1015 | Visualizar |
| ICAL-6201-700MCM | 700,0 | 353,95 | 37 | 3,49 | 24,43 | 971 | 10.418 | 0,0946 | Visualizar |
| ICAL-6201-750MCM | 750,0 | 380,81 | 37 | 3,62 | 25,34 | 1.045 | 11.214 | 0,0880 | Visualizar |
| ICAL-6201-800MCM | 800,0 | 404,31 | 37 | 3,73 | 26,11 | 1.109 | 11.898 | 0,0829 | Visualizar |
| ICAL-6201-900MCM | 900,0 | 455,70 | 37 | 3,96 | 27,72 | 1.250 | 13.418 | 0,0735 | Visualizar |
| ICAL-6201-1000MCM | 1000,0 | 507,74 | 37 | 4,18 | 29,26 | 1.393 | 14.949 | 0,0660 | Visualizar |
| ICAL-6201-35mm² | - | 35,00 | 7 | 2,50 | 7,50 | 94 | 1.114 | 0,9748 | Visualizar |
| ICAL-6201-50mm² | - | 50,00 | 7 | 3,00 | 9,00 | 136 | 1.603 | 0,6770 | Visualizar |
| ICAL-6201-70mm² | - | 70,00 | 7 | 3,45 | 10,35 | 179 | 2.030 | 0,5119 | Visualizar |
| ICAL-6201-95mm² | - | 95,00 | 7 | 4,12 | 12,36 | 256 | 2.896 | 0,3589 | Visualizar |
| ICAL-6201-95mm² | - | 95,00 | 19 | 2,50 | 12,60 | 257 | 2.928 | 0,3591 | Visualizar |
